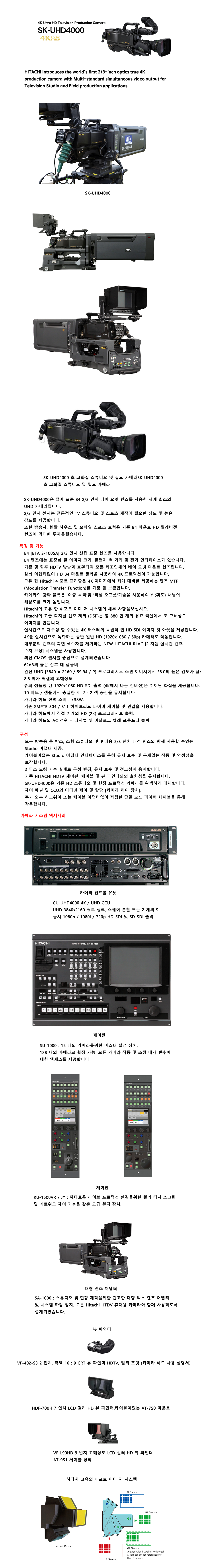

SK-UHD4000
[카달로그 다운로드]
Z-HD6000
* 새로운 세대를 열어가는 HD 카메라 시스템
* HD 카메라 최초로 Dock-able 타입 디자인
* 하나의 카메라에서 EFP/ENG 겸용 사용
* 동급 최고의 카메라 스펙(1100TV라인, 60dB S/N, MOD 60%)
최신 기술이 적용된 MOS Imager 센서 채택
혁신적인 디자인의 시그널 프로세서로 기존 5장의 프로세서 보드를 2장으로 집약
1100TV라인의 동급 최고의 해상도
60dB의 동급 최고의 S/N비로 탁월한 노이즈 제거
HD 카메라 최초의 Dock-able 디자인으로 원하는 용도에 맞는 카메라 아답타를 손쉽게 장착
P2 메모리 녹화 방식의 ENG 카메라 아답타 지원(AVCIntra 100 지원)
최초의 HD Triax 카메라 아답타 지원(동급 최고의 화질 구현)
Dock-able 방식이라서 손쉬운 유지보수와 업그레이드(문제 있는 부분만 손쉽게 교체 또는 수리 가능)
동급 최저의 발열로 높은 하드웨어 안정성
동급 최저의 소음으로 어떤 촬영 현장에서도 최적의 성능 구현
동급 초경량/초박형 디자인
동급 최저의 소비전력(최대 20W 미만)과 최고의 전기효율(95%)
Specifications
3x 2.6Mpix MOS sensor
1080 / 50i 59,94i
Bayonet lens mount
>1100 TV lines resolution
S/N -60dB
Sensitivity
F13 @ 2000lx at 50i,
F12 @ 2000lx at 59.95i
1x manual filter wheel w/4 filter positions
Clear, Cross, 1/16ND, 1/64ND
ECC (Electronic Color Correction) with 5 settings (3200K, 4300K, 5600K, 6300K, 8000K)
Weight 2.1 kg, (4.6 lbs) (head only)
Power consumption 16W only!
[카달로그 다운로드]
SK-HD2000
최상급 2/3인치 3CCD HD 스탠다드 카메라 시스템
* 스튜디오 운영에 최적화된 일체형 스탠다드 카메라
* 히타치의 독자적인 프로세스 설계로 초소형, 저발열, 저소음 실현
카메라 헤드와 CCU를 통해 직접 HD-SDI 출력 지원
CCU에서 SD-SDI 다운 컨버팅 출력 지원
HD와 SD 신호 출력을 독립적으로 조정(디테일, 각종 마스킹 등)
다양한 리모트 컨트롤 패널 지원
마스터 셋업 유닛 SU-1000 지원
9인치 고행도 HD LCD 뷰파인더 VF-L9HD 지원
뷰파인더에서 포커스 어시스트 지원(포커스 영역 마커, 포커스 인디게이터)
최대 4개의 HD/SD 또는 아날로그 리턴 비디오 지원(CU-HD1000 CCU 사용시)
그레이 스케일 챠트를 기준으론 오토 셋업 지원
(블랙, 게인, 감마, 플레어 등을 한 번에 설정)
SU-1000 마스터 셋업 유닛이나 메모리 카드를 통해 데이타 전송
6 리니어/12 백터 칼라 마스킹(매트릭스) 지원
6개의 칼라 마스킹(매트릭스) 프리셋 제공
7개의 울트라 감마 테이블 제공
2개의 플래쉬-톤 마스킹 제공
암부의 노이즈를 감쇄 시키는 프리 감마 레벨 조절 기능 제공
BB 또는 HD Tri-level 싱크 지원
최상급 2/3인치 3CCD HD 스탠다드 카메라 시스템
3x IT-CCD, 1080p, 2/3-inch, 2.3 Mpixel
Bayonet lens mount
16 : 9 format
> 1100 TV lines (1080i) of HDTV resolution
16 bit A/D converters
S / N ratio: >60dB
Depth of modulation: 60% (1080i) at 27,5 MHz
Sensitivity: F10 @ 2000lx
Filter: 2x motorized optical filter wheels with 5 positions;
1. ND (CAP, Clear, 1/4ND, 1/16ND, 1/64ND)
2. CC (CROSS, 3200K, 4300K, 6300K, 8000K)
Mass: 25 kg
Dimensions:250(W) x 365(H) x 394(D)
Power consumption: 16W (head only)
DC Out: 12V/1A (camera adapter)
AC Out: 220V/100W (camera adapter)
[카달로그 다운로드]
SK-HD1200
3G 지원 1080 60p HD EFP 카메라
기본특징
1080 60p 또는 50p 시스템
3G 신호 전송(표준 SMPTE 311 케이블 기준)
카메라 헤드와 CCU에서 3G-SDI 출력 지원
2x 1.5Gbps 리턴 비디오 또는 프롬프터 출력(카메라 헤드)
고화질 영상을 위해 새롭게 개발된 2.3M 픽셀 1080p CCD
SK-HD1000 시리즈와 같은 환경 공학 시스템 디자인
효율적이고 경제적인 Dock-able 디자인
현재의 시스템과 연동 가능 (CA-HF1000/CU-HD1000, CX-HD1000/TU-HD1000)
차세대 TV 시스템을 위한 확장성
가벼운 무게(4.4kg)와 저전력 시스템(22W 카메라 헤드)
디자인 컨셉
SK-HD1000 제품과 동일한 플랫폼
SK-HD1000 카메라와 호환되는 악세서리(뷰파인더, 스탠다드 익스텐더, 카메라 케이블, 리모트 유닛, 마스터 컨트롤 유닛 등)
히타치 고유의 Dock-able 디자인
스튜디오와 포터블 사용시 동일한 기능 제공
2U 사이즈 19” CCU
멀티 포맷 지원 및 동시 출력(CCU)
HD 출력(3G-SDI) 1080 60p/50p(싱글 링크 : SMPTE245 또는 듀얼 링크)
HD 출력 1080 60i/50i, 720 60p/50p
SD 출력 480 60i, 575 50i
HD 출력 1080 24p/30p/25p/24Psf/30Psf/25Psf(옵션)
3G 지원 1080 60p HD EFP 카메라
Camera Head / SK-HD1200
네이티브 1080p 지원, 새롭게 개발된 2.3M 픽셀 2/3” IT CCDs
최신 16bit R/G/B 채널 ADCs
표준 감도 : 2000lx에서 F8(1080p 모드)
S/N 비 : 60dB(1080i)
수평 해상도 : 1100TV라인, 수직 해상도 : 1000TV라인
D.O.M : 27.5MHz에서 60%
소비 전력 : 22W(VF 제외)
크기 : 133(W)x191(H)x262(D)
무게 : 2.2kg
Camera Adaptor CA-HF1200
HD-SDI(3G) x1
리턴 비디오 출력 HD-SDI x 1
프롬프터 출력(SD 아날로그) x1 또는 GL 입력(BB or Tri-sync)
인터컴 x2
마이크 x2
프롬프터 전원 지원 포트
Camera Control Unit / CU-HD1200
디지털 입출력 :
HD-SDI 출력 x8 또는 듀얼링크 HD-SDI x4(임베디드 오디오 지원)
HD-SDI 또는 SD-SDI 출력 x4(x2/x2 임베디드 오디오 지원)
(SD-SDI 16:9/4:3 선택)
HD-SDI 또는 SD-SDI WFM 출력 x1(임베디드 오디오 지원)
HD-SDI 또는 SD-SDI PIX 출력 x1(임베디드 오디오 지원)
HD-SDI 또는 SD-SDI RET 입력 x1(VF를 위한)
HD-SDI 또는 SD-SDI RET 입력 x2(현장 모니터링 용)
(3G/1.5G HD-SDI 선택 가능)
아날로그 입력 : 프롬프터 입력 x1, GL 입력 x1
별도의 전원 장치 없이 HFOC 케이블로 최대 4km 전송, SM 광케이블로 최대 10km까지 전송
SDI 임베디드 오디오 : 2채널의 MIC 오디오를 HD-SDI/SD-SDI 출력에 임베디드 하여 전송(SMPTE 425M/299M/272M)
크기 : 433(W)x88(H)x346.5(D)
[카달로그 다운로드]
SK-HD1000
최상급 2/3인치 3CCD HD EFP 카메라 시스템
* 새로운 세대를 열어가는 HD 카메라 시스템
* HD 카메라 최초로 Dock-able 타입 디자인
* 하나의 카메라에서 EFP/ENG 겸용 사용
* 동급 최고의 카메라 스펙(1100TV라인, 60dB S/N, MOD 60%)
최신 기술이 적용된 2.3M Pixel Micro-lens IT CCD 채택
혁신적인 디자인의 시그널 프로세서로 기존 5장의 프로세서 보드를 2장으로 집약
1100TV라인의 동급 최고의 해상도
60dB의 동급 최고의 S/N비로 탁월한 노이즈 제거
HD 카메라 최초의 Dock-able 디자인으로 원하는 용도에 맞는 카메라 아답타를 손쉽게 장착
P2 메모리 녹화 방식의 ENG 카메라 아답타 지원(AVCIntra 100 지원)
최초의 HD Triax 카메라 아답타 지원(동급 최고의 화질 구현)
Dock-able 방식이라서 손쉬운 유지보수와 업그레이드(문제 있는 부분만 손쉽게 교체 또는 수리 가능)
동급 최저의 발열로 높은 하드웨어 안정성
동급 최저의 소음으로 어떤 촬영 현장에서도 최적의 성능 구현
동급 초경량/초박형 디자인
동급 최저의 소비전력(최대 20W 미만)과 최고의 전기효율(95%)
최상급 2/3인치 3CCD HD EFP 카메라 시스템
1080i, 2/3-inch 2.3 Mpixel 3 x IT CCDs
Bayonet lens mount
16 : 9 format
> 1100 TV lines (1080i) of HDTV resolution
16 bit A/D converters
S / N ratio
> 60dB (1080i native)
> 58dB (720p native)
Depth of modulation: 60% (1080i), 50% (720p) at 27,5 MHz
Sensitivity 2000 lux @ f10
Filter: SK-HD1000(R2)
1 x motorized optical filter wheel
1.Clear, 2.Cross, 3:1/16ND, 4:1/64ND
ECC: 3200K, 4300K, 5600K, 6300K, 8000K
Mass: 2.2 kg (head only)
Power consumption:16W (head only)
DC-Out: 12V/1A (camera adapter)
AC-Out: 220V/100W (camera adapter)
[카달로그 다운로드]
[매뉴얼 다운로드]
Z-HD5000
경제적인 2/3인치 3CCD HD EFP 카메라 시스템
2/3" HD EFP 카메라 중 가장 경제적인 카메라 시스템
최신 기술이 적용된 1M Pixel Micro-lens IT CCD 채택
혁신적인 디자인의 시그널 프로세서로 기존 5장의 프로세서 보드를 2장으로 집약
최대 970TV라인 해상도(High-Mix mode)
58dB의 S/N비로 탁월한 노이즈 제거
2000lx에서 F10을 구현하는 고감도
HD 카메라 최초의 Dock-able 디자인으로 원하는 용도에 맞는 카메라 아답타를 손쉽게 장착
P2 메모리 녹화 방식의 ENG 카메라 아답타 지원(AVCIntra 100 지원)
최초의 HD Triax 카메라 아답타 지원(동급 최고의 화질 구현)
Dock-able 방식이라서 손쉬운 유지보수와 업그레이드(문제 있는 부분만 손쉽게 교체 또는 수리 가능)
동급 최저의 발열로 높은 하드웨어 안정성
동급 최저의 소음으로 어떤 촬영 현장에서도 최적의 성능 구현
동급 초경량/초박형 디자인
동급 최저의 소비전력(최대 20W 미만)과 최고의 전기효율(95%)
* Z-HD5000 패키지 판매
Z-HD5000 카메라 헤드
CA-HF1000 Fiber Optic 카메라 아답타
CU-HD500 카메라 컨트롤 유닛
RU-1000VR 리모트 컨트롤 패널
HDF-700H 7인치 컬러 LCD 뷰파인더
VF-HD500 5인치 CRT 뷰파인더
AT-500 뷰파인더 아답타
경제적인 2/3인치 3CCD HD EFP 카메라 시스템
1080i 2/3-inch 1 Mpixel 3 x IT CCD
Bayonet lens mount
16 : 9 format
up to 970TVline(high-mix mode)
14 bit A/D converters
S / N ratio: 58dB
Sensitivity 2000 lux@ f10
Filter :1 x manuel optical filter wheel: 1.Clear, 2.Cross, 3:1/16ND, 4:1/64ND
ECC: 3200K, 4300K, 5600K, 6300K, 8000K
Mass: 2.2 kg (head only)
Power consumption: 16W (head only)
DC-Out: 12V/1A (camera adapter)
AC-Out: 220V / 100W (camera adapter)
